Чиллери MTA з функцією Free-cooling (природне охолодження)

Енергозберігаюче рішення. Система охолодження Free-cooling(вільне охолодження)

Опис роботи системи Free-cooling

В промисловості, дуже широке застосування мають системи охолодження рідин. Охолодження завжди пов'язане з великими енерговитратами. А їх зниження є одним з основних умов успішного ведення бізнесу. Для того, щоб розібратися, яким чином система Free-cooling дозволяє економити електроенергію, розглянемо середньотемпературні систему охолодження. У таких системах рідина має температуру +10 ... +25С.

В літній період часу, за допомогою градирень, таку температуру отримати неможливо. Тому влітку завжди використовуються холодильні установки (чиллери). У зимовий період часу, отримати необхідні температури можна за допомогою градирень. Порівняно з чілерів, градирня має дуже високу ефективність та для отримання тієї ж холодильної потужності витрачає на 80-90% менше електроенергії ніж чиллер.

Цілком очевидно, що найкращим з точки зору енергоефективності рішенням, є застосування влітку чиллера (коли градирні не можуть забезпечити необхідну температуру), а взимку градирні (для зниження енерговитрат на виробництво холоду).

 «Free-cooling» (вільне охолодження) – рішення, що поєднує в одній установці градирню і чиллер. Такі системи випускаються вже більше 40 років, мають велику популярність і дуже поширені в Європі, завдяки високій ефективності.
Для середньотемпературних систем охолодження Free-cooling є кращим з енергоефективності рішенням.

Режим роботи Зима

Потужності градирні достатньо для забезпечення необхідної температури рідини. Працює тільки градирня. Чиллер вимкнений.Максимальне енергозбереження.

Режим роботи Осінь/Весна

Попереднє охолодження рідини відбувається в градирні, подальше охолодження до заданої температури відбувається в чіллера.Часткове енергозбереження.

Режим роботи Літо

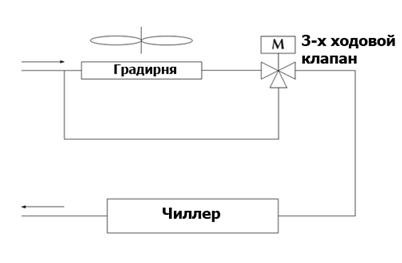

Градирня вимкнена. 3-х ходовий клапан направляє рідина повз градирні. Все охолодження рідини відбувається в чіллера.

Енергозбереження на базі систем Free-cooling

Нижче наведено графік залежності споживаної потужності від температури навколишнього середовища для «Традиційного охолодження» і  «Free-cooling».

Традиційна система охолодження – це система в якій для охолодження цілий рік використовується чіллер.

Переваги системи Free-cooling

o    Економія електроенергії до 60% порівняно з «Традиційним охолодженням»;

o    Період окупності не більше 1 року. Як правило 4-5 місяців холодного часу року;

o    Проста конструкція;

o    Повністю автоматичний режим роботи.
